貼片輕觸開關的分類及使用注意事項

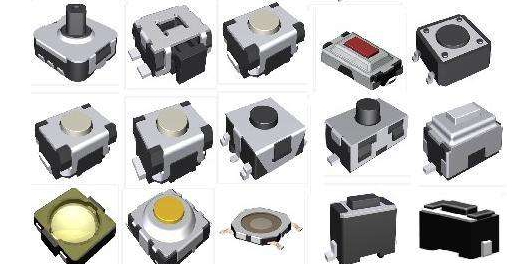

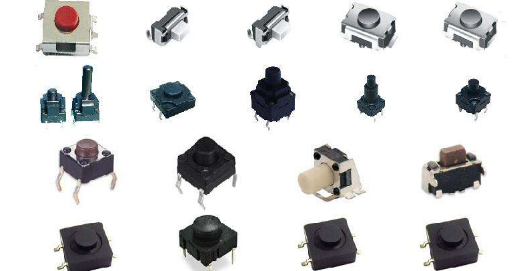

貼片輕觸開關通?？煞譃閍、b、c三種類型。ａ型開關是初期產品，適合于浸焊、波峰焊、再流焊，帶有固定的外接端子，故還適合于通孔安裝焊接。ａ型開關的厚度只有2mm，有良好的耐熱性，在組裝時，即使整個被熔融焊料或清洗溶劑浸漬，其性能仍保持穩定。與a型不同的是，b型貼片輕觸開關不用密封薄膜，所以它是僅適合于再流焊接的一個品種，而且焊接后也不能清洗。當按動按鍵進行接觸轉換時具有良好的回彈感。開關的厚度因使用按鍵板的不同可分為2ｍｍ、2.5ｍｍ、3.1ｍｍ三種。ｃ型開關是ｂ型開關的另一種近似形式。

貼片輕觸開關的使用有以下幾個注意事項需作說明：1.對開關按鍵施加的靜載荷或沖擊載荷不得超過所規定的數值。開關接點的變形是造成接觸或觸覺不良的主要原因。2.給開關的工作載荷應限定于開關的垂直方向或者與按鍵的中心對準的方向。3.在進行手工焊接時，應遵循以下工作條件：烙鐵功率＜20W；烙鐵頭溫度＜280℃；焊接時間3s以內。

此外，貼片輕觸開關焊接后的清洗作業應在開關冷卻到常溫后進行。在焊接或清洗過程中，應避免鋒利的物體觸及開關密封薄膜，薄膜如遭破損將影響其密封性。組裝結束后，帶有貼片輕觸開關的印制基板在存放時，要避免對基板元件面有過度載荷，切不可重疊放置。
